风扇叶片逆向设计

客户与精易迅技术约好时间，带样件过来扫描。希望通过三维扫描仪扫描获取风扇扇叶的三维数据建立数模图，用于后续产品的逆向设计、质量检测等应用。

面临问题

风扇叶片逆向设计解决方案

客户有负责逆向画图的技术人员，带样件过来只需要获取3D数据，用于后期逆向建模，二次设计出更好的产品。根据客户的需求，精易迅技术工程师采用白光三维扫描仪PTS-A，非接触式扫描扇叶，方便、快捷的为客户获取风扇叶片的三维数据模型。

1、精易迅技术工程师和客户沟通需求，观察被扫样件，确定能否对样件进行扫描前表面处理。

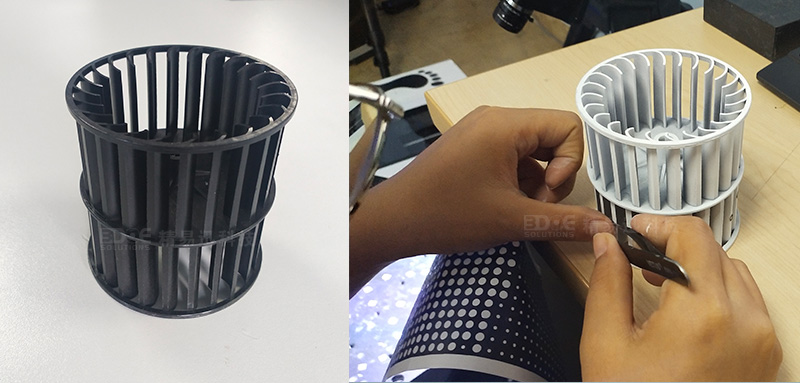

2、表面处理：被扫描样件为黑色，需要对表面喷粉贴标记点。

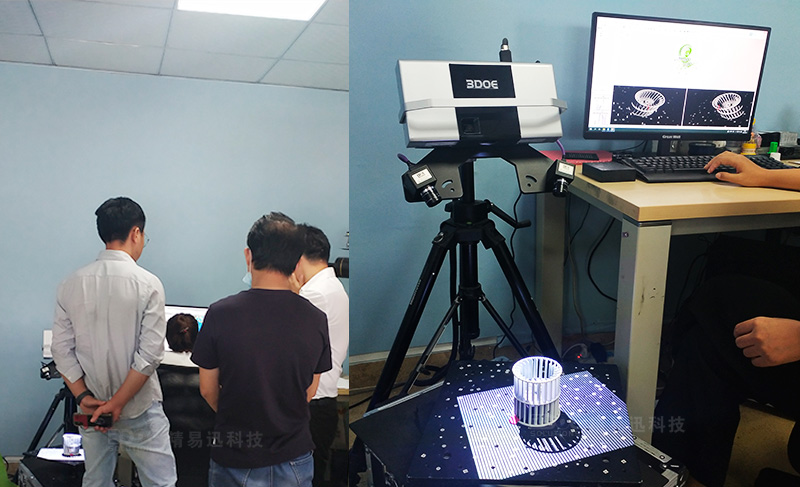

3、通过PTS-A拍照式三维扫描仪扫描扇叶，获取风扇叶片高精度的三维点云数据。

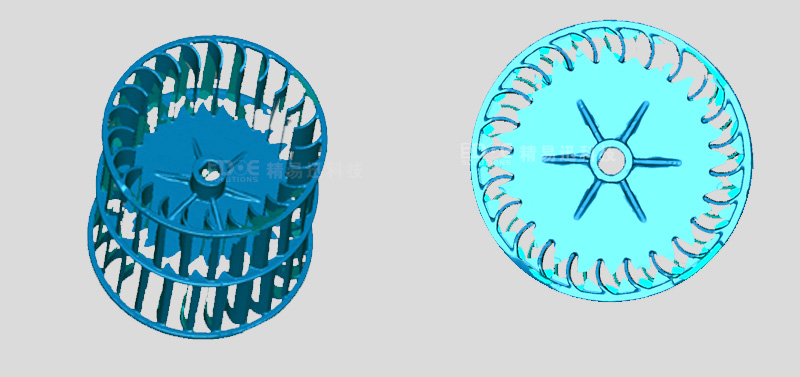

4、通过逆向设计软件Geomagic Studio处理得到风扇叶片STL格式的三维模型；

5、将风扇叶片三维数据导入逆向建模软件（Pro/E、UG）进行逆向建模；

6、利用逆向建模软件处理得到的风扇叶片CAD数据，即可用于二次设计、外观质量检测等应用；
