如何快速掌握三维扫描仪的操作方法?

时间:2015-04-16 11:36:37来源:精易迅科技有限公司浏览次数:2986



      随着国内三维扫描仪技术的成熟及在各行各业的普及,三维扫描技术已成为生产制造中的一项重要技术支撑,起着不可或缺的作用,并逐渐形成一门新的科学。如何正确高效的操作三维扫描仪成为了众多企业关心的问题。使用同样一款三维扫描仪扫描同一物体时,不同的操作人员得到的数据结果度会有一定的差异,其原因便在于扫描人员在操作过程中所掌握的操作技巧。掌握三维扫描仪操作原理比较容易,但如果想成为“扫描专家”还需要一定的学习与反复操作。

     本案例以拍照式三维扫描仪为例,通过展示扫描现实中的汽车轮毂转换成3D模型的基本步骤,简单叙述如何快速掌握三维扫描仪的操作方法:

     第一,前期的准备工作(主要分三步)

     步骤1:确保稳定的三维扫描环境

     进行三维扫描首先须确保三维扫描仪是建立在一个稳定的环境中(包括光环境:避免强光和逆光对射;三维扫描仪的稳固性等),要最大限度地减少环境破坏,确保三维扫描结果不会受到外部因素的影响。

     步骤2:三维扫描仪校准(需要学习)

     在三维扫描前,对机器进行校准尤为关键的一步。三维扫描仪要知道自身在什么环境下进行扫描,才能扫描出准确的三维数据。在校准过程中,要根据三维扫描仪预先设置的扫描模式,计算出扫描设备相对于对扫描对象的位置。

     校准扫描仪时,应根据扫描对象调整设备系统设置的三维扫描环境。正确的相机设置会影响扫描数据的准确性,因此必须确保曝光设置是正确的。严格按照制造商的说明进行校准工作,仔细校正不准确的三维数据。校准后,可通过用三维扫描仪扫描已知三维数据的测量物体来检查比对,如果发现扫描仪扫描的精度无法实现时,需要重新校准扫描仪。


     步骤3 :对扫描物体表面进行处理

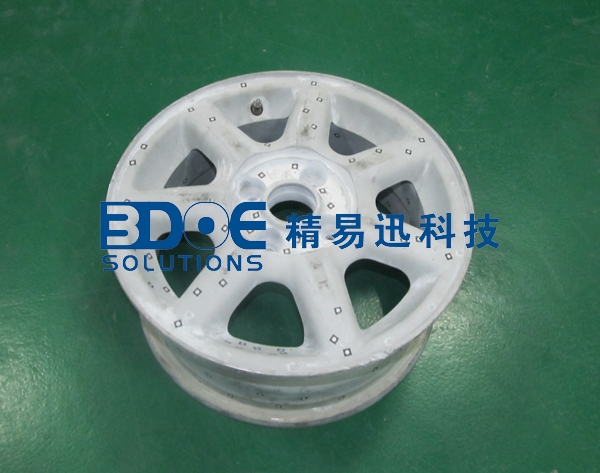

     有些物体表面扫描是比较困难的。这些物体包括半透明材料(玻璃制品、玉石),有光泽,或颜色较暗的物体。对于这些物体需要使用哑光白色显像剂覆盖被扫描物体表面,对扫描物体喷上薄薄的一层显像剂,目的是是为了更好的扫描出物体的三维特征,数据会更精确。需要注意的是,显像剂喷洒过多,会造成物体厚度叠加,对扫描精度造成影响。注:显像剂不会对物体表面及人体造成损害,扫描完成后用清水洗掉即可。


      第二,开始扫描工作

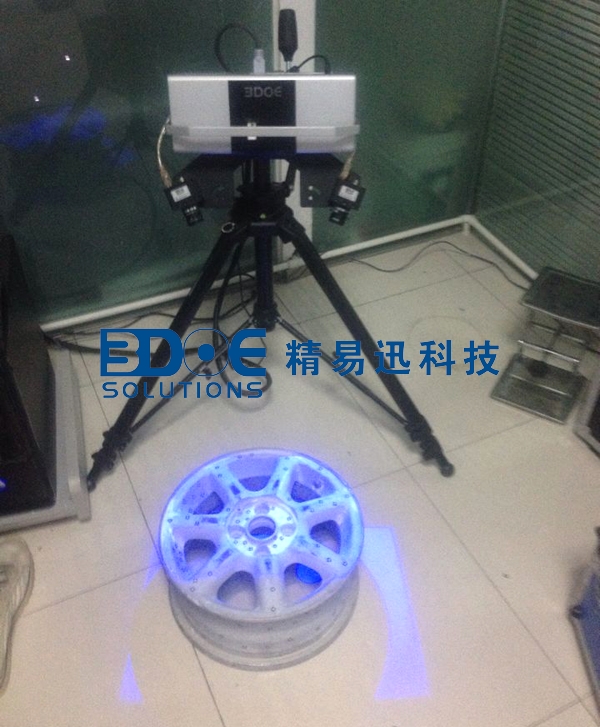

      准备工作完成后便可以对物体进行扫描了。用三维扫描仪对扫描物体从不同的角度进行三维数据捕捉,更改物体摆放方式或调整三维扫描仪相机方向,对物体进行全方位的扫描。


     第三,后期处理工作(主要分两步,比较简单)

     步骤1:点云处理

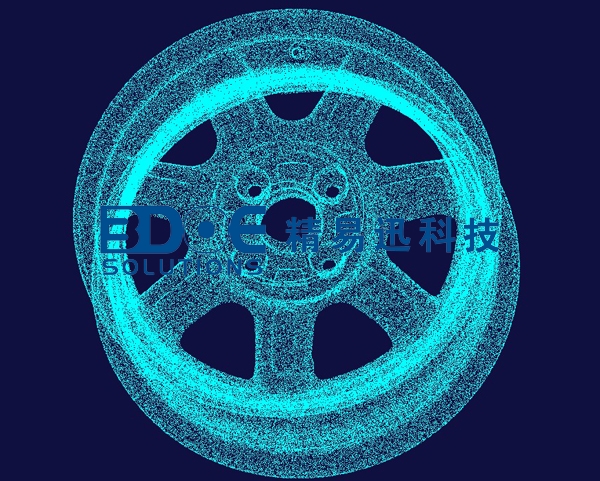

     目前市面上流行的三维扫描仪均为点云自动拼接方式,无需后期手动拼接,即对物体表面扫描完成后,系统会自动生成物体的三维点云图形。但需要操作人员对扫描得到的点云数据去除噪点(即多余的点云)以及对其进行平滑处理。


     步骤2:数据转换

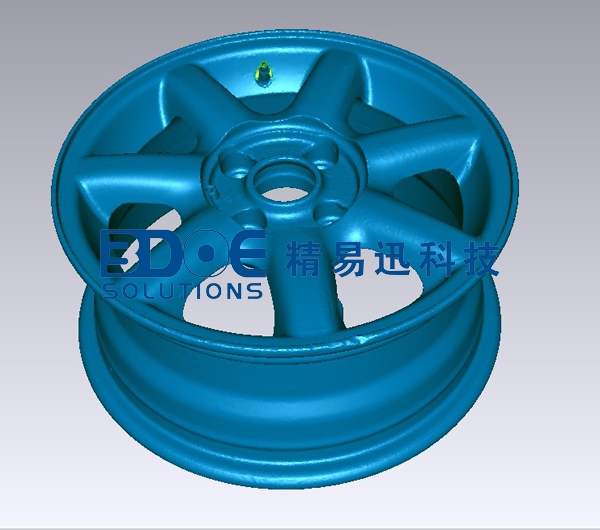

     点云处理完后,要对数据进行转换,目前都是系统软件自动将点云数据直接转换成STL文件的。生成的STL数据可以与市面上通用的3D软件对接。 扫描完毕。


       精易迅科技研发、生产的三维扫描仪精确度高,操作流程简单,并有专门技术人员对合作企业进行三维扫描仪使用培训及软件操作培训,提供24小时候机服务…选择精易迅等于选择了技术先进、品质优秀、性价比高的产品与更加优质的售后服务。
